Aluminium STS MCCL

MCCL

MCCL(Metal Copper Claded Laminate)이란?

MCCL이란 회로 가판(PCB:PRINTED CIRCUIT BOARD)의 핵심소재로 열전도성 및 방열성이 우수한 금속(METAL)을 기초로 한 동박 적층 판을 의미하며, 제품의 주요 용도는 LED 조명용 및 LED TV등의 PCB 소재로 적용되고 있음.
알루미늄 PCB는 고열이 발생하는 산업용기기의 파워서플라이(SMPS), 가전용기기의 레귤레이터 및 자동차 엔진 (ECU)제어창치 조명용 LED에 적용할수 있는 특수기판으로 알루미늄이 열을 빠르게 방출하는 히트싱크 역할을 함
가장 일반적인 구조는 알루미늄 1.5T+절연방열소재(80~120UM) 동박(1/2~1OZ)를 사용하고 있으며 업체의 SPEC사양에 따라 절연체는 방열 T-PLUG, PRE-PREG, 세라믹과 수지의 혼합된 절연층을 사용하고있다.
일반적으로 절연층의 두께가 낮을수록 열 방산성이 좋아지지만 내전압성이 낮아지기 때문에 절연층의 두께는 보통 80~100미크론 절연층의 두께의 제품이 많이 사용되어진다.

MCCL 특성

구분	AL Base	비고
층구조	L1	CU	- 접착증, 방열 수지층 및 보호층 성분은 동일함 - Al Base : 50 계열
	L2	접착증
	L3	방열수지층
		Al Base
		방열수지층
		보호층
두께	L1	1ox(35㎛), 2oz(70㎛)
	L2	50㎛
	L3	1.0mm, 1.5mm
유연성	절곡 불가

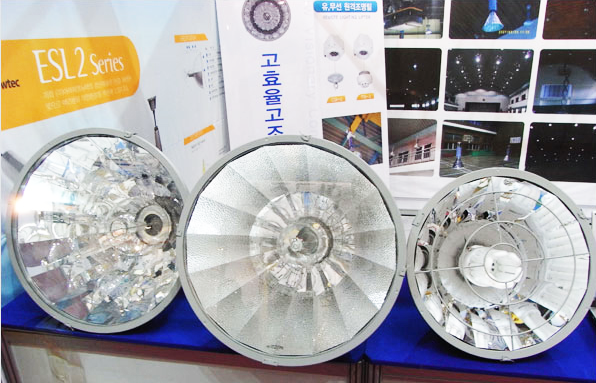

적용분야	일반 및 HIGH POWER LED 적용분야
	실내조면(직하 TYPE) 별도의 hwat-sink가 없는 모델
	Display용(Edge or직하)

MPCB (Metal Printe Circuit Board) 란?

절연층은 전기가 흐르지 않으며 열전도 성질을 가지고 있는 방열 T-PLUG 라는 소재를 사용하여 금속의 특성으로 열전도가 빠르고 방열이 용이하여 LED CHIP 사용시 CHIP에서 발생되는 고열을 AL로 방출하고 AL은 대기류(공기)와 마찰하여 열을 식혀주는 역할을 함
현재 전세계적을 디스플레이산업 전반에서 LED 적용제품이 확대되고 있으며 LED 조명, 노트북, TV 등에 많은 발전이 되고있으며, 특히 가전제품 및 평판 LED제품에 단점인 고열발생으로 인한 제품 수명저하 방지를 위하여 메탈 PCB를 채택함으로써 LED 시장의 확대와 더불어 METAL PCB의 수요가 점차 확대 증가하고 있음.
이는 생산원가 절감, 유럽연합의 유해물질규제로 인한 환경 보호 등 세계적인 추세에 따라 선진국을 중심으로 매년 50% 이상의 시장성장을 보이고 있음.
